맨홀 침하·파손 구조 보수 시공사례
조적 구조체가 파손되어 내부가 뚫린 맨홀을 구조 보수하고 새 뚜껑으로 마감한 시공사례입니다. 경기 수원 현장 시공사례입니다.
| 구분 | 비용에 영향을 주는 요인 | 소요 시간 |
|---|---|---|
| 침하·구조 보수 | 구조체 파손 범위 | 1~2일 |
이런 상태라면 점검이 필요합니다
아래 항목에 해당되면 표면 문제가 아닌 구조체나 지반 문제일 가능성이 있어 방치하지 말고 빠르게 방문 점검을 받는 것이 안전합니다.
- 뚜껑 주변 노면이 조금씩 꺼지고 있다
- 뚜껑을 밟으면 눌리거나 흔들리는 느낌이 든다
- 뚜껑과 프레임 사이 틈이 벌어져 보인다
- 내부 구조체 일부가 갈라지거나 떨어져 나갔다
- 뚜껑 주변에서 덜컹거리는 소리가 난다
- 비 온 뒤 뚜껑 주변 지반이 유난히 물러졌다
현장 상황

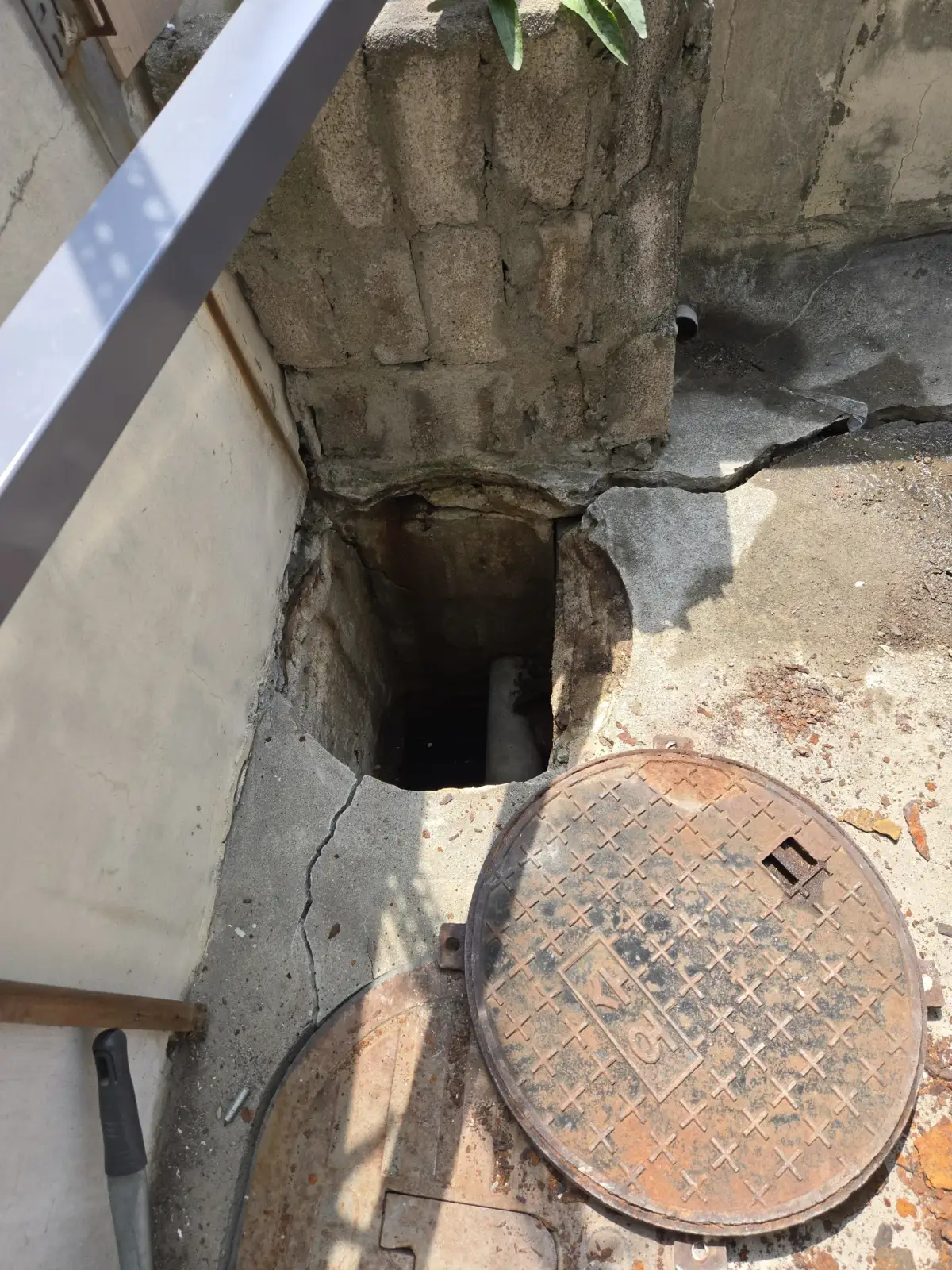

맨홀 상부 조적 구조체가 파손되어 내부가 그대로 노출된 상태였고, 기존 뚜껑은 옆에 방치되어 있었습니다. 방치 시 통행 중 낙상 사고로 이어질 수 있는 상태였고, 구조체 주변 지반도 함께 내려앉아 있어 단순 청소나 뚜껑 재설치로 끝낼 수 없는 현장이었습니다. 인근 보행로와 인접해 있어 임시 조치로 현장 주변에 안전 펜스를 먼저 설치한 뒤 정식 보수 일정을 잡았습니다. 신고를 받고 당일 방문했을 때는 개구부가 그대로 노출되어 있어 우선 임시 덮개부터 씌웠습니다.
진단
구조체 파손 원인은 하부 지반 침하로 확인되어, 단순 뚜껑 교체가 아닌 상부 구조체 재시공이 필요했습니다. 조적 벽돌 일부가 무너지면서 뚜껑 받침 프레임까지 수평이 틀어져 있어, 프레임을 새로 앉히지 않으면 뚜껑을 올려도 다시 흔들릴 수 있는 상태였습니다. 지반 침하 범위를 확인하기 위해 주변 노면 몇 곳을 함께 살펴본 결과 인접 구간까지는 침하가 번지지 않은 상태였습니다. 내부 조적 잔해도 제거해 개구부 아래 공동이 더 있는지 육안으로 확인했습니다.
시공 내용

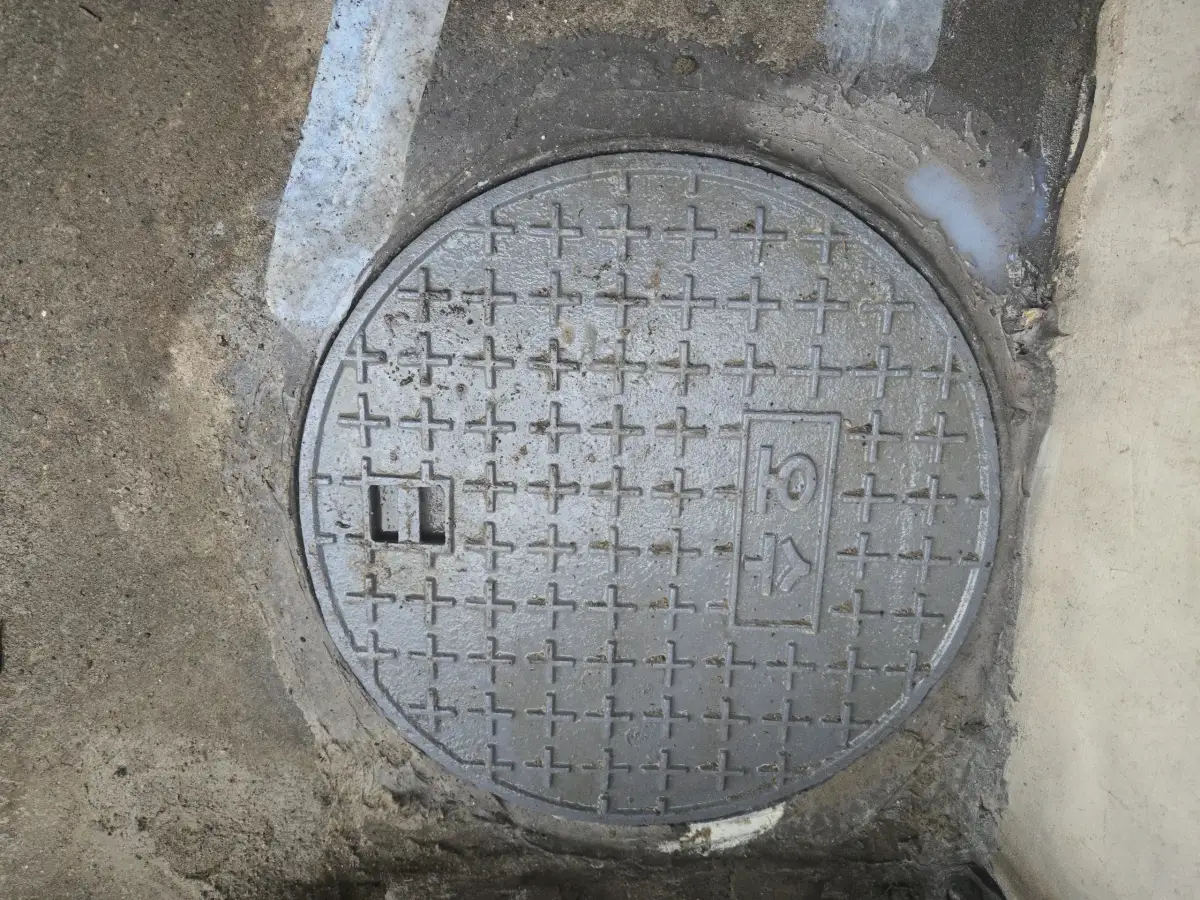

파손된 조적 구조체를 철거하고 새로 타설한 뒤, 프레임 수평을 다시 맞춰 고정하고 사각 십자무늬 뚜껑을 신규 설치해 노면과 평탄하게 마감했습니다. 타설 후에는 양생 시간을 확보한 뒤 뚜껑을 올려 하중 테스트까지 확인했습니다. 하부 지반은 다짐 작업을 거쳐 침하 재발 가능성을 낮춘 뒤 구조체를 앉혔고, 프레임 고정 후 수평계로 최종 수평 상태를 재확인했습니다. 철거한 조적 잔해와 폐자재는 작업 당일 현장 밖으로 반출해 정리했습니다.
결과
구조체 보수 후 노면이 평탄하게 정리되어 통행 안전이 확보되었고, 뚜껑을 밟아도 흔들림 없이 안정적으로 고정된 상태를 확인했습니다. 안전 펜스도 작업 완료와 함께 철거해 보행로를 정상적으로 개방했습니다. 작업 전 과정을 사진으로 기록해 관리 주체에 진행 상황을 공유했습니다. 마감 후에는 며칠 뒤 다시 방문해 노면 침하가 재발하지 않았는지 한 번 더 확인했습니다.
시공 후 관리
구조체를 재시공한 경우 콘크리트 양생 초기에는 무거운 차량 하중을 피하는 것이 좋습니다. 이후에는 일반적인 통행에 문제가 없으며, 동일 구간에서 다시 지반 침하 징후(뚜껑 주변 노면 갈라짐, 뚜껑 흔들림)가 보이면 조기에 점검받는 것을 권장합니다. 우기 이후에는 뚜껑 주변 노면에 새로운 균열이 생기지 않았는지 한 번씩 육안으로 확인해 보는 것이 좋습니다. 인접 구간 지반 상태도 함께 눈여겨봐 두면 재발을 조기에 발견하는 데 도움이 됩니다. 특히 장기간 방치된 개구부 주변은 토사가 서서히 씻겨 내려가 눈에 보이지 않는 공동이 생길 수 있으므로, 의심되는 조짐이 있으면 미루지 말고 바로 확인받는 것이 안전합니다.
"구조체가 깨진 경우는 뚜껑만 바꿔서는 금방 다시 내려앉기 때문에 원인부터 봐야 합니다."
자주 묻는 질문
구조체가 깨져도 보수가 가능한가요?
구조체 파손은 대부분 보수가 가능하지만 파손 범위에 따라 재시공 범위가 달라집니다. 방문 진단 후 정확한 보수 범위를 안내합니다.
침하 보수는 며칠 걸리나요?
침하로 인한 구조체 보수는 타설과 양생 시간이 필요해 1~2일 정도 소요됩니다.
보수 후에도 다시 침하될 수 있나요?
침하 원인이 되는 하부 지반을 함께 다지고 구조체를 재시공하기 때문에 재발 가능성은 낮아집니다. 다만 주변 지반 상태에 따라 달라질 수 있어 정기 확인을 권장합니다.
